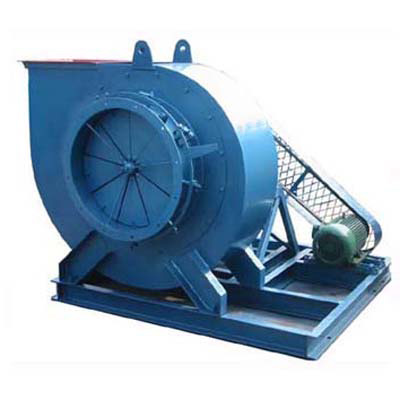

Y8-39型鍋爐離心引風機
產品概述： Y8-39型鍋爐離心引風機的產品介紹 本風機均為聯軸器傳動方式，全部為絕大部分為聯軸器傳動方式，少數機型為皮帶傳動，適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況，普通碳鋼材質最高耐溫250攝氏度，特
-
Y8-39型鍋爐離心引風機介紹：本風機均為聯軸器傳動方式，全部為絕大部分為聯軸器傳動方式，少數機型為皮帶傳動，適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況，普通碳鋼材質最高耐溫250攝氏度，特殊要求可定制耐高溫、耐腐蝕型，可耐酸堿，最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。Y8-39型鍋爐離心引風機用途和特點Y9-38型、Y8-39型鍋爐離心引風機廣泛適用于燃用各種煤質并配有除塵裝置的（1～35T/h）工業鍋爐配套而設計的。該引風機輸送的介質為煙氣，輸送最高溫度不得超過250℃，引風機進口前必須配置除塵效率不低于85%的除塵裝置，利于提高引風機的使用壽命。Y8-39型鍋爐離心引風機性能引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。性能表中提供的參數。引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
Y8-39型鍋爐離心引風參數表
產品型號轉速r/min序號全 壓 Pa流量 m³/ h電動機型號功率 kWY9-38 NO.. 4D 2900 1 2323～2450 3297～4946 Y132S1－2 5.5 2 2421～2283 5495～6594 Y132S2－2 7.5 Y9-38 NO.4.5D 2900 1 2940～3058 4695～7824 Y160M1－2 11 2 2999～2891 8607～9389 Y160M2－2 15 Y9-38 NO.. 5D 2900 1 3636～3851 6440～8587 Y160M2－2 15 2 3832～3567 9660～12880 Y180M－2 22 Y9-38 NO.. 5.6D 2900 1 4557～4802 9048～13571 Y200L1－2 30 2 4733～4635 15079～16589 Y200L2－2 37 3 4479 18095 Y225M－2 45 Y9-38 NO.. 6.3D 1450 1 1441～1519 6441～9662 Y132M－4 7.5 2 1499～1421 10735～12882 Y160M－4 11 Y9-38 NO.. 7.1D 1450 1 1833～1931 9220～10756 Y160M－4 11 2 1940～1862 12293～16903 Y160L－4 15 3 1803 18439 Y180M－4 18.5 Y9-38 NO.. 8D 1450 1 2323～2460 13189～17585 Y180M－4 18.5 2 2450～2283 19783～26378 Y200L－4 30 Y9-38 NO.. 9D 1450 1 2940～3097 18779～28168 Y225S－4 37 2 3058～2891 31298～37558 Y250M－4 55 Y9-38 NO.. 10D 1450 1 3636～3832 25760～30053 Y250M－4 55 2 3851～3773 34346～42933 Y280S－4 75 3 3695～3507 47226～51519 Y280M－4 90 Y9-38 NO..11.2D 960 1 1999～2117 23961～31947 Y225M－6 30 2 2107～2087 35941～39934 Y250M－6 37 3 2038～1960 43928～47921 Y280S－6 45 1450 1 4557～4831 36190～48254 Y315S－4 110 2 4802～4733 54286～60317 Y315M－4 132 3 4015～4479 66349～72381 Y315L1－4 160 Y9-38 NO..12.5D 730 1 1441～1529 25329～33773 Y225M－8 22 2 1519～1411 37994～50659 Y280S－8 37 960 1 2489～2636 33310～44413 Y280M－6 55 2 2617～2528 49965～61068 Y315S－6 75 3 2240 66620 Y315M－6 90 Y9-38 NO.. 14D 730 1 1803～1901 35586～53379 Y280M－8 45 2 1872～1833 59310～65241 Y315S－8 55 3 1774 71172 Y315M－8 75 960 1 3126～3303 46798～62397 Y315M－6 90 2 3293～3175 70197～85796 Y315L2－6 132 3 3067 93596 Y355M1－6 160 Y9-38 NO.. 16D 730 1 2362～2499 53120～70826 Y315M－8 75 2 2479～2401 78679～97386 Y315L2－8 110 3 2313 106239 Y355M2－8 132 960 1 4077～4292 69856～104784 Y355M3－6 200 2 4234～4145 116426～128069 Y355L3－6 250 3 4802 139712 JS137－6 280 Y8-39 NO.4D 2900 1 2107～2146 3242～5660 Y132S1－2 5.5 2 2058～1940 6265～6869 Y132S2－2 7.5 Y8-39 NO.4.5D 2900 1 2666～2793 4616～6338 Y132S2－2 7.5 2 2803～2460 7199～9781 Y160M1－2 11 Y8-39 NO.5D 2900 1 3393～3459 6333～9875 Y160M2－2 15 2 3371～3028 11055～13417 Y180M－2 22 Y8-39 NO.5.6D 2900 1 4126～4224 8897～15562 Y200L1－2 30 2 4028～3802 17190～18849 Y200L2－2 37 Y8-39 NO.6.3D 1450 1 1303～1372 6334～8696 Y132S－4 5.5 2 1372～1205 9876～13419 Y132M－4 7.5 Y8-39 NO.7.1D 1450 1 1656～1744 9066～14137 Y160M－4 11 2 1695～1529 15827～19208 Y160L－4 15 Y8-39 NO.8D 1450 1 2107～2205 12969～17805 Y180M－4 18.5 2 2215～2156 20223～22641 Y180L－4 22 3 2088～1940 25059～27477 Y200L－4 30 Y8-39 NO.9D 1450 1 2666～2803 18466～28794 Y225S－4 37 2 2704～2460 32237～39122 Y225M－4 45 Y8-39 NO.10D 1450 1 3393～3450 25330～34776 Y250M－4 55 2 3459～3028 39498～53666 Y280S－4 75 Y8-39 NO.11.2D 960 1 1813～1901 23561～36740 Y225M－6 30 2 1852～1666 41132～49918 Y280S－6 45 1450 1 4126～4341 35587～55492 Y315S－4 110 2 4224～3802 62127～75397 Y315M－4 132 Y8-39 NO.12.5D 730 1 1303～1362 24907～34195 Y225M－8 22 2 1372～1205 38838～52770 Y250M－8 30 960 1 2254～2372 32755～51075 Y280M－6 55 2 2303～2078 57182～69396 Y315S－6 75 Y8-39 NO.14D 730 1 1637～1715 34993～48041 Y280S－8 37 2 1725～1676 54565～61089 Y280M－8 45 3 1597～1509 67613～74134 Y315S－8 55 960 1 2822～2969 46018～71756 Y315M－6 90 2 2891～2764 80337～88916 Y315L1－6 110 3 2607 88916 Y315L2－6 132 Y8-39 No.16D 730 1 2136～2234 52234～71711 Y315M－8 75 2 2244～2185 31450～91189 Y315L1－8 90 3 2087～1970 100927～110666 Y315L2－8 110 960 1 3695～3871 63692～94305 Y355M1－6 160 2 3881～3783 107112～119919 Y355M3－6 200 3 3606～3401 132726～145533 Y355L3－6 250
訂購須知：周口風機廠提醒您在訂購風機設備時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請特殊備注。
