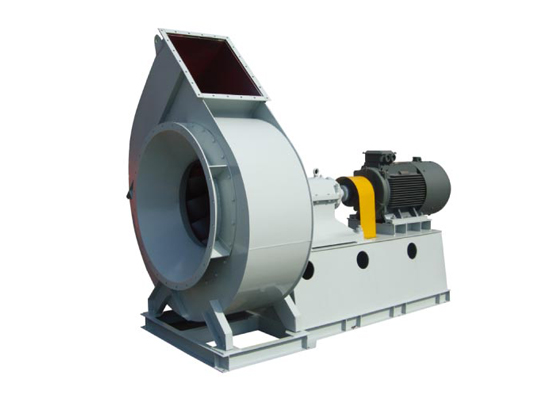

GY5-51型鍋爐離心風機

產品概述： GY5-51型鍋爐送引風機用途

產品詳情

GY5-51型鍋爐送引風機用途

GY5-51型鍋爐送引風機主要是用于火力發電廠2t/h~670t/h蒸汽鍋爐的送引風機系統，也滿足了流化床爐高壓頭性能參數之要求。該系列風機也可用于除塵、礦井通風及一般通風系統。

送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于200mg/m3 時可用四年以上。如含雜質大也可使用，但使用壽命相對縮短。送引風機最高使用的溫度不超過250℃。

GY5-51型鍋爐送引風機型式

送風機、引風機通常制成單吸型式。機號№8D~29.5D各20個機號共40種規格。

每種風機又可制成左旋或右旋兩種型式。從電動機一端正視，葉輪按順時針方向旋轉者稱為右旋風機以“右”表示，反之，稱為左旋風機，以“左”表示。風機的出風口位置，以機殼的出口角度表示。

風機傳動方式為D式即：懸臂結構，電機與風機連接采用彈性聯軸器直聯傳動產品全稱舉例如下：G6—51—1№18D右90°、Y6—51—1№18D左0°。

其中，G、Y分別表示鍋爐送風機與鍋爐引風機，6為最高效率點的壓力系數10倍化整，51為比轉數，1為第一次設計，№18表示葉輪直徑800mm，90°為出風口角度。

GY5-51型鍋爐送引風機參數

機　　號	轉速（r/min）	流量（m³/h）	全壓（Pa）	內功率（kw）
8D	1450	9900～23100	1568～1098	5.9～9.5
9D	1450	14100～32900	1984～1391	10.6～17.2
10D	1450	19300～45100	2449～1718	18～29.1
11D	1450	25700～6000	2963～2079	29～46.8
11D	960	17000～39700	1299～911	8.4～13.6
12D	1450	33400～77900	3525～2474	44.8～72.3
12D	960	22100～51600	1546～1083	13～21
13D	1450	42400～99000	4138～2903	67～108
13D	960	28100～65600	1814～1274	19.4～31.4
14D	1450	53000～124000	4799～3367	97～157
14D	960	35100～82100	2104～1476	28.1～45.5
15D	1450	65100～152000	5509～3865	136～221
15D	960	43100～101000	2415～1694	39.6～64.2
15D	730	32800～76800	1397～980	17.4～28.3
16D	1450	79100～185000	6268～4397	189～305
16D	960	52400～122000	2748～1926	55～88
16D	730	39800～93000	1589～1114	24.1～38.9
17D	960	62900～147000	3102～2176	74～120
17D	730	47800～112000	1794～1258	32.6～52.9
18D	960	74600～174000	3478～2439	99～159
18D	730	56700～132000	2012～1411	43～70
19D	960	87700～205000	3875～2718	129～209
19D	730	66700～156000	2241～1573	57～90
20D	960	102000～239000	4294～3170	167～270
21D	730	77800～182000	2483～1741	74～119
21D	960	118000～276000	4733～3320	213～344
21D	730	90100～210000	2737～1920	94～151
21D	580	71600～167000	1728～1212	47～76
22D	960	136000～318000	5194～3644	269～435
22D	730	104000～242000	3004～2107	119～191
22D	580	82300～192000	1897～1330	58～96
23.5D	960	166000～387000	5928～4157	374～604
23.5D	730	126000～295000	3428～2404	164～266
23.5D	580	100000～234000	2164～1518	82～133
25D	730	152000～355000	3879～2721	224～363
25D	580	121000～282000	2449～1718	113～182
26.5D	730	181000～422000	4358～3057	300～484
26.5D	580	144000～336000	2751～1930	151～243
26.5D	480	119000～278000	1884～1322	85～138
28D	730	213000～498000	4865～3413	394～630
28D	580	169000～396000	3072～2155	198～320
28D	480	140000～328000	2104～1470	112～181
29.5D	730	250000～583000	5401～3789	514～829
29.5D	580	199000～463000	3410～2392	258～416
29.5D	480	164000～383000	2336～1638	146～235
