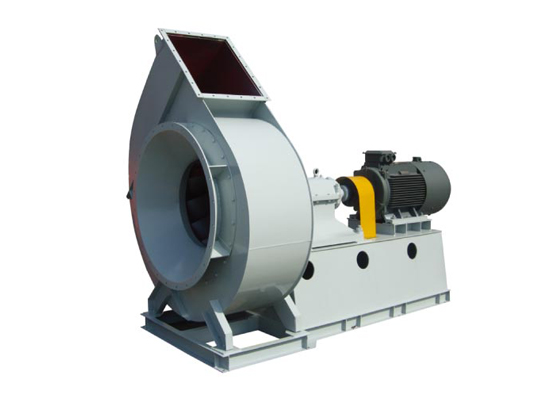

GY5-51鍋爐送引風機型式:
鼓風機和引風機通常制成單吸式。 №8D~29.5D各有20個機號,共40個規格。
GY5-51鍋爐送引風機可以制成左旋或右旋兩種型式。從電機一端看,順時針旋轉的葉輪稱為右旋風機,用“右”表示;否則稱為左旋,用“左”表示。風機出風口的位置用機殼的出風角來表示。
風機的傳動方式為D型,即:懸臂式結構,電機與風機的連接采用彈性聯軸器直接驅動。產品全稱如下:G6-51-1№18D右90°,Y6-51-1№18D左0°。
其中,G和Y分別代表鍋爐給風機和鍋爐引風機,6為最高效率點壓力系數四舍五入為10倍,51為比轉數,1為第一次設計,18號表示葉輪直徑為800mm,90°為出風角。
GY5-51鍋爐送引風機參數
G5-51型主要參數 |
|||||
型號及機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
8D |
1450 |
Y160L-4 |
15 |
9900-14300 |
2525-2435 |
9D |
1450 |
Y200L-4 |
30 |
14100-20300 |
3195-3081 |
10D |
1450 |
Y225M-4 |
45 |
19300-27900 |
3944-3804 |
11D |
1450 |
Y280S-4 |
75 |
25700-37100 |
4772-4603 |
Y5-51型主要參數 |
|||||
型號及機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
14D |
1450 |
Y315S-4 |
160 |
53000-76600 |
4799-4629 |
14D |
1450 |
Y315M1-4 |
180 |
88300-100000 |
4461-4124 |
14D |
1450 |
Y315M2-4 |
200 |
112000-124000 |
3788-3367 |
14D |
960 |
Y280S-6 |
45 |
35100-42900 |
2104-2103 |
14D |
960 |
Y280M-6 |
55 |
50700-66200 |
2029-1808 |
14D |
960 |
Y315S-6 |
75 |
74200-82100 |
1660-1476 |
15D |
1450 |
Y355-4 |
220-315 |
65100-152000 |
5509-3865 |
15D |
960 |
Y3155S-6 |
75 |
43100-72200 |
2415-2245 |
15D |
960 |
Y315M1-6 |
90 |
81400-101000 |
2075-1694 |
15D |
730 |
Y250M-8 |
30 |
32800-47500 |
1397-1347 |
15D |
730 |
Y280S-8 |
37 |
54900-76800 |
1298-980 |
16D |
1450 |
Y355-4 |
315 |
79100-114000 |
6268-6046 |
16D |
1450 |
Y400-4 |
400 |
132000-185000 |
5827-4397 |
16D |
960 |
Y315M1-6 |
90 |
52400-64000 |
2748-2747 |
16D |
960 |
Y315M2-6 |
110 |
75700-99000 |
2650-2361 |
16D |
960 |
Y315M3-4 |
132 |
111000-122000 |
2168-1926 |
16D |
730 |
Y280M-8 |
45 |
39800-57500 |
1589-1533 |
16D |
730 |
Y315S-8 |
55 |
66400-93000 |
1477-1114 |
17D |
960 |
Y315M3-6 |
132 |
62900-90800 |
3102-2992 |
17D |
960 |
Y315M2-6 |
160 |
105000-147000 |
2883-2176 |
17D |
730 |
Y315S-8 |
55 |
47800-69000 |
1794-1730 |
17D |
730 |
Y315M1-8 |
75 |
79800-112000 |
1665-1258 |
18D |
960 |
Y315M2-6 |
160 |
74600-91200 |
3478-3477 |
18D |
960 |
Y355M1-6 |
185 |
10800-141000 |
3354-2988 |
18D |
960 |
Y355-6 |
220 |
158000-174000 |
2745-2439 |
18D |
730 |
Y315M1-8 |
75 |
56700-6930 |
2012-2011 |
18D |
730 |
Y315M2-8 |
90 |
81900-132000 |
1939-1411 |
19D |
960 |
Y315M2-6 |
200 |
87700-107000 |
3875-3874 |
19D |
960 |
Y355-6 |
250 |
127000-166000 |
3737-3330 |
19D |
960 |
Y400-6 |
280 |
185000-205000 |
3058-2718 |
19D |
730 |
Y315M2-8 |
90 |
66700-81500 |
2241-2240 |
19D |
730 |
Y315M3-8 |
110 |
96400-126000 |
21612-1952 |
19D |
730 |
Y315M2-8 |
132 |
141000-156000 |
1768-1573 |
20D |
960 |
Y400-6 |
280-355 |
102000-239000 |
4294-3012 |
20D |
730 |
Y315M2-8 |
132 |
77800-130000 |
2483-2307 |
20D |
730 |
Y355M2-8 |
160 |
147000-182000 |
2133-1741 |
